Комплект Baltic Signal GSM 900 и DCS 1800
Среднемощностный комплект BS-GSM/DCS-70-kit подходит для повышения качества связи внутри любых GSM-сетей и в некоторых стандартах высокоскоростного интернета. Система позволяет усилить сигнал в квартире, загородном коттедже, магазине, офисном помещении, мини-отеле или здании автозаправки. Ключевым элементом набора является репитер BS-GSM/DCS-70 производительностью 65 дБ, который при использовании комплектной уличной антенны может уловить сигнал базовой станции на расстоянии 15–30 километров. Радиомодуль мощностью 25 дБм (320 мВт) позволяет без труда распространить сигнал в помещении размером до 300 м2.
Набор позволяет усилить сигнал в рамках диапазонов 900 и 1800 МГц. Обычная мобильная связь сетей 2G и медленный интернет передаются с помощью протоколов GSM-900 и GSM-1800. Передача речи и сотовых данных в телекоммуникационных сетях третьего поколения происходит за счет стандарта UMTS-900 (имеет малое распространение в России). Скоростной 4G-интернет и голосовая связь VoLTE доступны посредством протокола LTE1800.
Усилитель сотовой связи BS-GSM/DCS-70-kit совместим с любыми абонентскими устройствами (смартфоны, кнопочные мобильные телефоны, модемы) и любыми отечественными операторами. Baltic Signal рекомендует уточнить, какие сотовые стандарты и частотные диапазоны будут доступны у вашего оператора в зоне монтажа системы и только после получения этих данных переходить к выбору конкретной системы повышения качества связи.
Взаимодействие с вышками оператора осуществляется при помощи антенны SOTA-6 панельного типа с коэффициентом усиления 15 дБи. Обработкой и усилением сигнала «занимается» ретранслятор BS-GSM/DCS-70. Ретранслятор оснащен автоматической защитой от перегрузки и гибкой ручной регулировкой. За распространение качественного сигнала в помещении отвечает комплектная панельная антенна BS-700/2700 7/9 ID (коэффициент усиления до 9 дБи). Вместе с антеннами и репитером покупатель также получает две кабельные сборки (5 и 10 метров) и переходник.

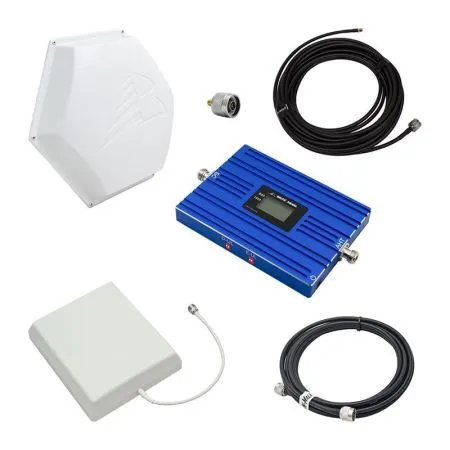

Комплектация:
- Уличная антенна SOTA-6 (панельная, 10–15 дБи)
- Кабельная сборка N-male — 10 метров 5D-FB — SMA-male
- Переходник SMA-female — N-male

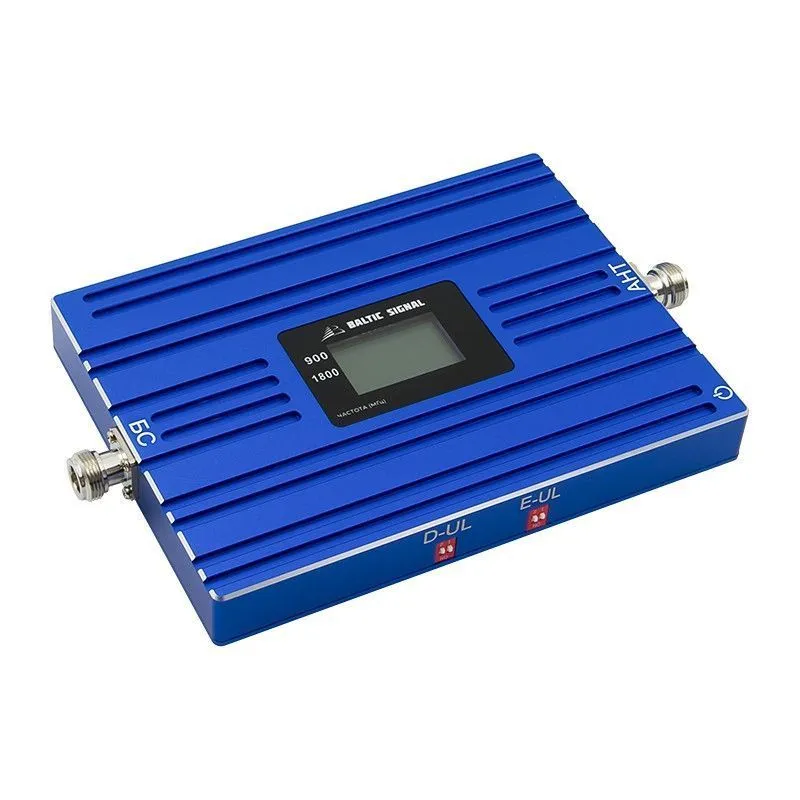

- Репитер Baltic Signal BS-GSM/DCS-70
- Кабельная сборка N-male — 5 метров 5D-FB — N-male
- Комнатная антенна BS-700/2700 7/9 ID (панельная, 7–9 дБи)
|
Стандарты связи |
GSM-1800, UMTS-2100, LTE1800 |
|
Частотный диапазон (UL) |
1710–1785 МГц, 1920–1980 МГц |
|
Частотный диапазон (DL) |
1805–1880 МГц, 2110–2170 МГц |
|
Максимальная выходная мощность |
25 дБм (320 мВт) |
|
Максимальный коэффициент усиления |
70 дБ |
|
Автоматическая регулировка усиления |
есть |
|
Ручная регулировка усиления |
31 дБ (с шагом 1 дБ) |
|
Площадь покрытия |
100–400 м² |
|
Волновое сопротивление |
50 Ом |
|
ВЧ-разъемы |
N-female (розетка) |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
|
Питание (адаптер) |
5В, 3A |
|
Охлаждение |
естественное |
|
Диапазон рабочих температур |
от -10°С до +55°С |
|
Температура хранения |
от -40°С до +80°С |
|
Размер устройства |
290 x 185 x 20 мм |
|
Вес |
1,3 кг |

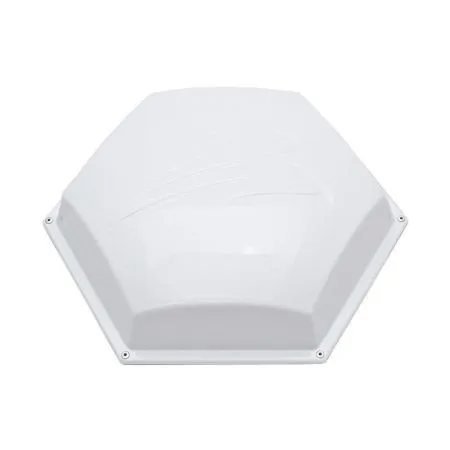

Характеристики антенны SOTA-6:
|
Стандарты связи |
LTE 800, GSM 900, LTE 1800, UMTS 2000, WIFI 2400, LTE 2600 |
|
Коэффициент усиления |
10-15 |
|
Рекомендуемое расстояние до вышки оператора, км |
до 10 |
|
Ширина диаграммы направленности в горизонтальной плоскости, град |
36 |
|
Ширина диаграммы направленности в вертикальной плоскости, град |
36 |
|
Входное сопротивление, Ом |
50 |
|
КСВ не более |
1,6 |
|
Масса, г |
1200 |
|
Габариты, мм |
310 х 270 х 90 |
|
ВЧ-разъем |
N-female |

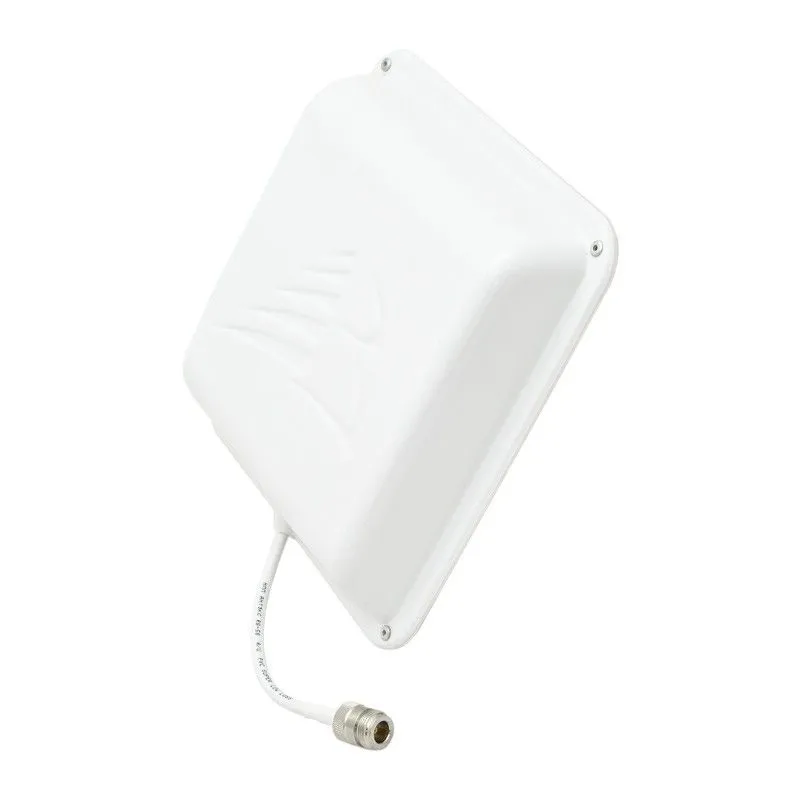

Характеристики антенны BS-700/2700-7/9 ID:
|
Стандарты связи |
LTE800, GSM-900, UMTS-900, GSM-1800, LTE1800, UMTS-2100, LTE2600, WiFi 2,4 ГГц |
|
Частотные диапазоны |
700–2700 МГц |
|
Коэффициент усиления |
7–9 дБи |
|
Волновое сопротивление |
50 Ом |
|
Разъем |
N-female |
|
Длина кабеля |
25 см |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,5 |
|
Размер (без кабеля) |
207 x 177 x 45 мм |
|
Вес |
350 г |
