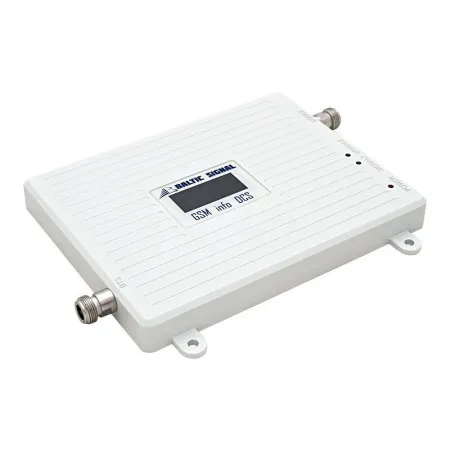

Репитер Baltic Signal BS-GSM/DCS-70 (70 дБ, 200 мВт)

Baltic Signal BS-GSM/DCS-70 — двухдиапазонный репитер для усиления мобильной связи на частотах 900 и 1800 МГц. Его используют в частных домах, офисах, магазинах и мастерских, где сигнал оператора снаружи доступен, но внутри здания ослаблен стенами и перекрытиями. Устройство усиливает существующий сигнал и передаёт его в помещение через внутреннюю антенну.

Какие звонки и интернет можно усилить

На частотах 900 и 1800 МГц работают сети GSM для звонков и SMS. Репитер также поддерживает UMTS 900 и сети 4G/LTE Band 8 (900 МГц) и Band 3 (1800 МГц). Поэтому система может улучшить голосовую связь и приём мобильного интернета, если оператор использует эти диапазоны на вашем объекте. Для звонков через LTE необходима поддержка VoLTE со стороны телефона и оператора.

Перед покупкой важно проверить именно рабочую частоту: наличие значка «4G» на телефоне само по себе не подтверждает совместимость. Эта модель не охватывает диапазоны 800, 2100 и 2600 МГц. Репитер не создаёт отдельную Wi-Fi-сеть: интернетом пользуются через сотовое подключение телефона или совместимого модема/роутера.

Как работает система и от чего зависит покрытие

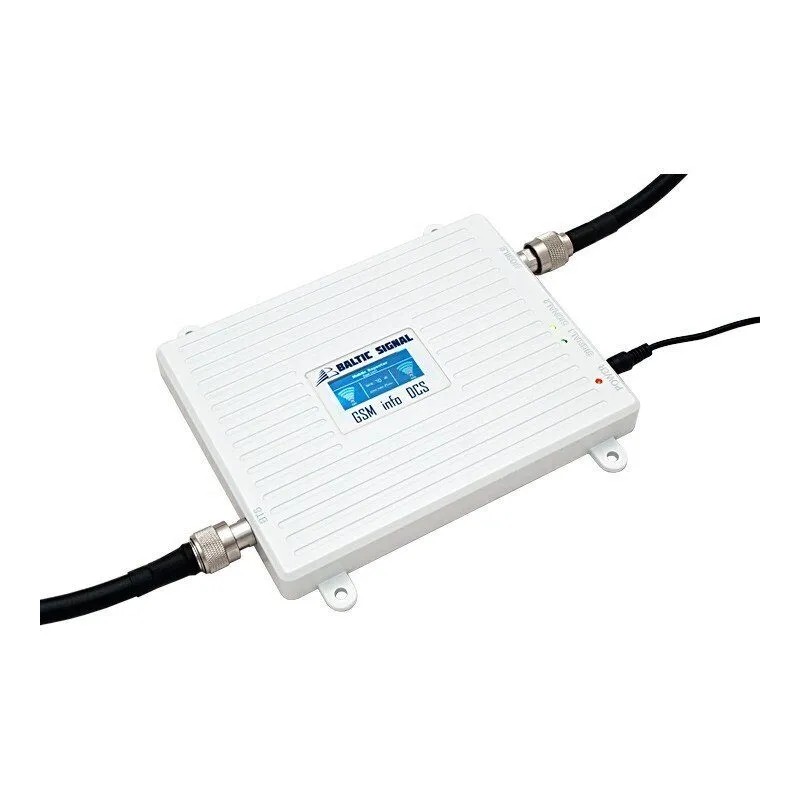

Наружная направленная антенна принимает сигнал базовой станции. По коаксиальному кабелю он поступает на репитер, усиливается и передаётся на комнатную антенну. В обратном направлении система помогает передать сигнал от мобильного устройства к базовой станции.

Производитель заявляет покрытие 100–400 м². Это ориентир для подбора, а не гарантированная площадь в любом здании. Результат зависит от исходного сигнала, потерь в кабеле, количества стен, этажей и размещения антенн. При сложной планировке может потребоваться несколько внутренних антенн и отдельный расчёт системы.

Регулировка и защита от перегрузки

Автоматическая регулировка снижает усиление при слишком сильном входящем сигнале. Индикатор AGC предупреждает о перегрузке, а защита ISO отключает усиление при критических условиях. На ЖК-дисплее отображаются параметры сигнала и состояния защиты.

Ручная регулировка выполняется переключателями аттенюации на торцах корпуса: доступны ступени 4, 8 и 12 дБ. Восходящий канал UL и нисходящий канал DL настраиваются раздельно для каждого диапазона. Это позволяет согласовать работу репитера с условиями приёма и потерями в системе.

Краткие технические характеристики

• Диапазоны: 900 и 1800 МГц; GSM/E-GSM 900, GSM 1800, UMTS 900, LTE Band 8 и Band 3.
• Частоты UL: 880–915 и 1710–1785 МГц.
• Частоты DL: 925–960 и 1805–1880 МГц.
• Усиление: до 70 дБ; выходная мощность до 23 дБм (200 мВт).
• Площадь покрытия: заявлено 100–400 м²; зависит от входящего сигнала и условий установки.
• Регулировка: автоматическая; ручная — 12 дБ с шагом 4 дБ, отдельно для UL и DL каждого диапазона.
• Контроль работы: ЖК-дисплей, индикаторы AGC и ISO.
• Подключение антенн: N-female, 50 Ом, КСВн ≤ 2.
• Питание: адаптер 6 В, 3 А; вход 100–240 В, 50/60 Гц.
• Корпус: IP40, естественное охлаждение.
• Температура: работа от −10 до +55 °C; хранение от −40 до +80 °C.
• Давление: 86–106 кПа.
• Размер: 215 × 135 × 30 мм; вес — 0,9 кг.

Что входит в поставку и какие антенны выбрать

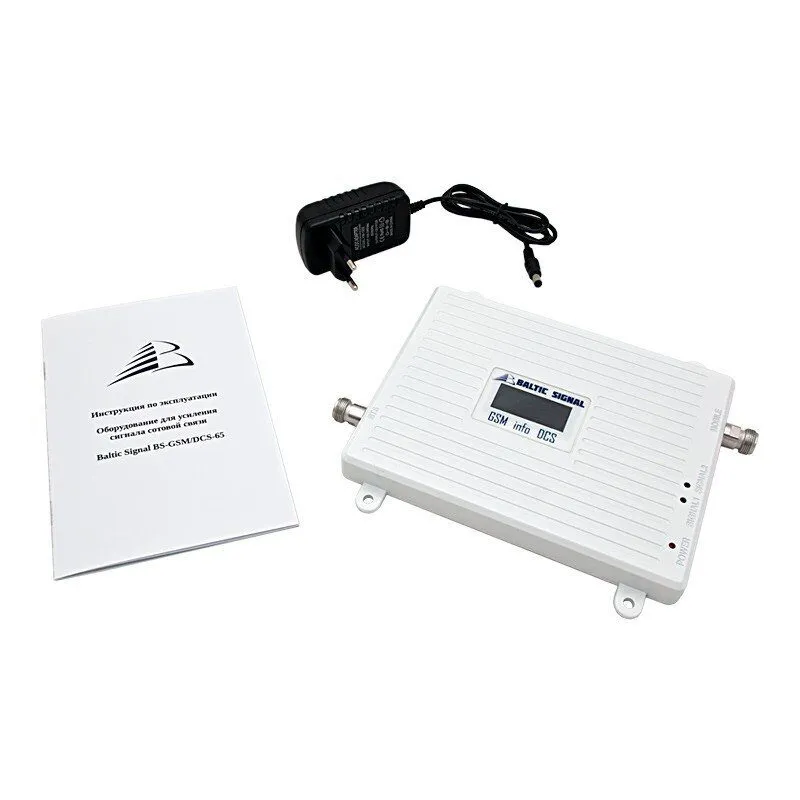

С репитером поставляются адаптер питания, крепёж и инструкция. Наружная и внутренняя антенны, кабели и переходники приобретаются отдельно.

Для типового объекта рекомендуем набор антенн Baltic Signal Set: он объединяет наружную и комнатную антенны, кабельные сборки и элементы подключения. Перед заказом проверьте, подходят ли длины кабелей и места монтажа для вашего помещения. Для разветвлённой системы комплектующие подбирают по результатам замера и плану объекта.

Что учесть при установке

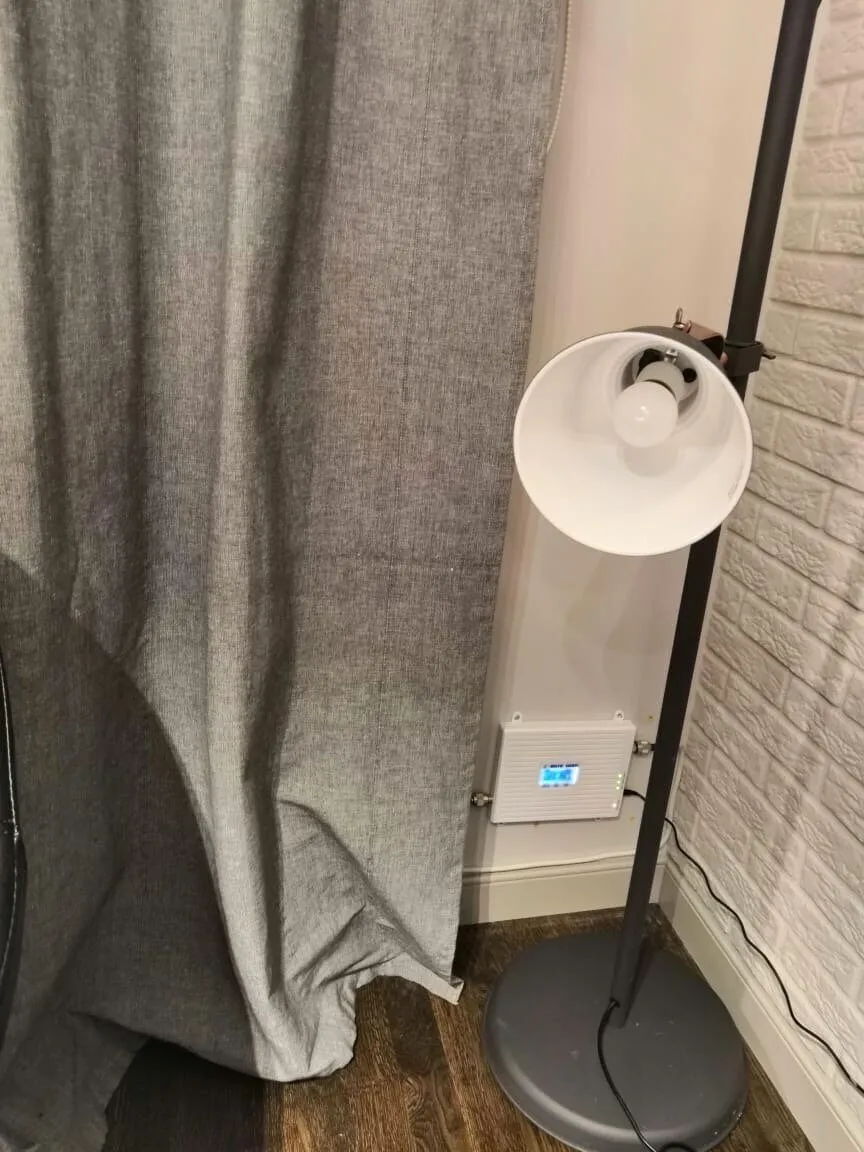

Наружную антенну размещают там, где есть устойчивый исходный сигнал, и направляют на подходящую базовую станцию. Между наружной и внутренней антеннами нужна достаточная развязка, чтобы усиленный сигнал не возвращался на вход репитера. Сам прибор устанавливают в сухом помещении с естественной вентиляцией. Подключайте антенны до включения питания и не отсоединяйте их во время работы.
