Характеристики репитера:
Стандарт связи |
UMTS-2100 |
Частотный диапазон (UL) |
1920–1980 МГц |
Частотный диапазон (DL) |
2110–2170 МГц |
Выходная мощность |
17 дБм (50 мВт) |
Максимальный коэффициент усиления |
65 дБ |
Диапазон регулировки коэффициента усиления |
30 дБ |
Неравномерность АЧХ |
≤ 8 дБ |
Максимальный уровень входного сигнала |
-20 дБм |
Интермодуляционные составляющие |
≤ -30 дБм |
Коэффициент шума |
≤ 6 дБ |
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
ВЧ-разъемы |
N-female (розетка) |
Питание (адаптер) |
5В, 3А |
Потребляемая мощность |
≤ 6 Вт |
Степень защиты корпуса |
IP40 |
Диапазон рабочих температур |
от -10°С до +55°С |
Размер |
198 x 120 x 40 мм |
Вес |
1,5 кг |
Характеристики антенны AL-800/2700-8:
Рабочий диапазон частот |
800–960 МГц, 1700–2700 МГц |
Коэффициент усиления |
8–9,5 дБи |
Сектор излучения в вертикальной плоскости |
60° |
Сектор излучения в горизонтальной плоскости |
85° |
Волновое сопротивление |
50 Ом |
Максимальная входная мощность |
50 Вт |
КСВн входа и выхода |
≤ 1,8 |
Поляризация |
вертикальная |
ВЧ-разъем |
N-female |
Крепление |
на кронштейн / мачту |
Материал корпуса |
пластик |
Диапазон рабочих температур |
от -55°С до +70°С |
Размер |
293 x 210 x 65 мм |
Вес |
1 кг |
Характеристики антенны AP-800/2700-7/9 ID:
Рабочий диапазон частот |
800–960 МГц, 1700–2700 МГц |
Коэффициент усиления |
6,5–9,4 дБи |
Сектор излучения в вертикальной плоскости |
55° |
Сектор излучения в горизонтальной плоскости |
70° |
Волновое сопротивление |
50 Ом |
Максимальная входная мощность |
50 Вт |
КСВн входа и выхода |
≤ 1,8 |
Поляризация |
вертикальная |
ВЧ-разъем |
N-female |
Крепление |
на стену |
Материал корпуса |
ABS, алюминий |
Диапазон рабочих температур |
от -40°С до +60°С |
Размер |
210 x 180 x 43 мм |
Вес |
0,68 кг |
Комплект оборудования PicoCell для усиления сотовой связи и мобильного интернета 3G в помещениях площадью до 300 м2. В состав готового решения включен репитер (усилитель) PicoCell 2000 SXB PRO, уличная и комнатная антенны, а также аксессуары для установки и коммутации компонентов системы усиления.
Комплект PicoCell 2000 SXB+ рекомендуется использовать в квартире, дачном доме или небольшом офисе при отсутствии сигнала в помещении и наличии минимального входящего сигнала оператора на улице. Как и другие комплекты усиления сотовой связи, представленные в нашем магазине, PicoCell 2000 SXB+ готов к установке «из коробки»: приобретать дополнительные компоненты не требуется. Монтаж и настройка оборудования могут производиться пользователем самостоятельно или с привлечением специалистов.
Усиление популярного 3G-стандарта UMTS-2100
Репитер PicoCell 2000 SXB PRO функционирует в частотном диапазоне 2100 МГц и усиливает сигнал мобильных сетей UMTS-2100 любых российских операторов. Поддержка самого распространенного стандарта 3G позволяет улучшить качество голосового общения, а также повысить скорость и стабильность мобильного интернета.
Коэффициент усиления до 65 дБ позволяет репитеру работать со слабым входящим сигналом при значительной удаленности от базовой станции (например, за городом). Выходная мощность 17 дБм (50 мВт) обеспечивает соответствие заявленной площади покрытия системы.
Ручная регулировка усиления осуществляется с помощью блока миниатюрных включателей на корпусе репитера. Доступный шаг регулировки — 5 дБ при максимальном снижении усиления до 15 дБ. Также репитер PicoCell 2000 SXB PRO оснащен автоматической защитой от самовозбуждения и радиопомех.
Подключение кабельных сборок антенн производится с помощью двух разъемов N-female («мама») на корпусе усилителя. С помощью ряда светодиодных индикаторов вы сможете отслеживать рабочее состояние репитера, наличие и отсутствие перегрузок и соответствие уровня развязки антенн требованиям усилителя.
Направленная уличная антенна для наилучшего приема сигнала
Внешняя антенна PicoCell AL-800/2700-8 устанавливается на улице (на кронштейне или мачте) и направляется в сторону базовой станции вашего оператора связи. Благодаря использованию уличной антенны, достигается качественный обмен ВЧ-сигналом между системой усиления и оборудованием поставщика услуг мобильной связи. AL-800/2700-8 компактна и весит менее килограмма, что обеспечивает легкость монтажа и эксплуатации. Подключение уличной антенны к репитеру осуществляется при помощи кабельной сборки 8D-FB длиной 10 м. Использование высококачественного кабеля 8D-FB гарантирует передачу ВЧ-сигнала с минимальными потерями мощности.

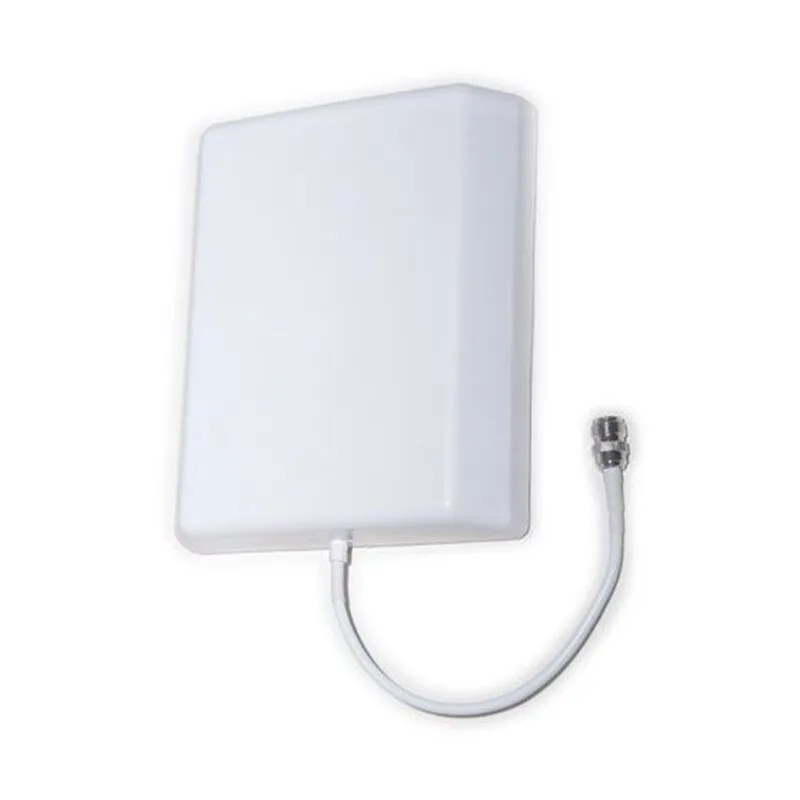

Внутренняя (комнатная) антенна BS-700/2700-7/9 ID устанавливается в помещении и служит для обмена данными между репитером и абонентскими устройствами (телефонами, смартфонами, модемами и т. д.). Для достижения наилучшего результата рекомендуется закрепить комнатную антенну на дальней стене помещения, направив в сторону пользователей. Антенна подключается к репитеру при помощи встроенного отрезка кабеля и переходника.
Усилитель сотовой связи (комплект) PicoCell 2000 SXB+ поставляется с блоком питания, набором метизов для установки компонентов и документацией, содержащей подробные инструкции по монтажу, настройке и эксплуатации системы. Приобретая готовое решение от PicoCell, вы получаете набор компонентов, совместимость и эффективность которых доказана на практике.
Хотите купить комплект PicoCell 2000 SXB+, но остались вопросы? Обратитесь к нашим специалистам по номеру телефона 8 (800) 777-51-40!

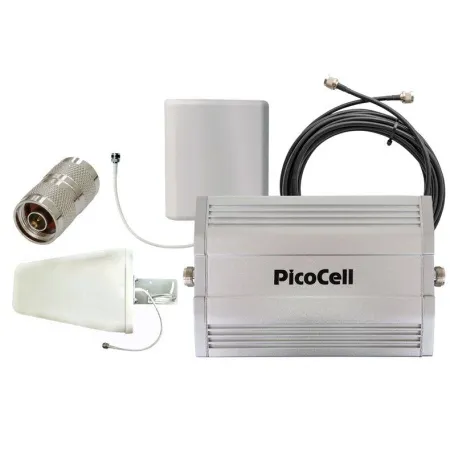

Комплектация:
- Репитер PicoCell 2000 SXB PRO
- Уличная антенна AL-800/2700-8 (направленная, 8 дБи)
- Комнатная антенна AP-800/2700-7/9 ID (панельная, 7–9 дБи)
- Кабельная сборка 8D-FB с разъемами N-male (10 метров)
- Переходник N-311 (N-male — N-male)
Характеристики репитера:
Стандарт связи |
UMTS-2100 |
Частотный диапазон (UL) |
1920–1980 МГц |
Частотный диапазон (DL) |
2110–2170 МГц |
Выходная мощность |
17 дБм (50 мВт) |
Максимальный коэффициент усиления |
65 дБ |
Диапазон регулировки коэффициента усиления |
30 дБ |
Неравномерность АЧХ |
≤ 8 дБ |
Максимальный уровень входного сигнала |
-20 дБм |
Интермодуляционные составляющие |
≤ -30 дБм |
Коэффициент шума |
≤ 6 дБ |
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
ВЧ-разъемы |
N-female (розетка) |
Питание (адаптер) |
5В, 3А |
Потребляемая мощность |
≤ 6 Вт |
Степень защиты корпуса |
IP40 |
Диапазон рабочих температур |
от -10°С до +55°С |
Размер |
198 x 120 x 40 мм |
Вес |
1,5 кг |
Характеристики антенны AL-800/2700-8:
Рабочий диапазон частот |
800–960 МГц, 1700–2700 МГц |
Коэффициент усиления |
8–9,5 дБи |
Сектор излучения в вертикальной плоскости |
60° |
Сектор излучения в горизонтальной плоскости |
85° |
Волновое сопротивление |
50 Ом |
Максимальная входная мощность |
50 Вт |
КСВн входа и выхода |
≤ 1,8 |
Поляризация |
вертикальная |
ВЧ-разъем |
N-female |
Крепление |
на кронштейн / мачту |
Материал корпуса |
пластик |
Диапазон рабочих температур |
от -55°С до +70°С |
Размер |
293 x 210 x 65 мм |
Вес |
1 кг |
Характеристики антенны AP-800/2700-7/9 ID:
Рабочий диапазон частот |
800–960 МГц, 1700–2700 МГц |
Коэффициент усиления |
6,5–9,4 дБи |
Сектор излучения в вертикальной плоскости |
55° |
Сектор излучения в горизонтальной плоскости |
70° |
Волновое сопротивление |
50 Ом |
Максимальная входная мощность |
50 Вт |
КСВн входа и выхода |
≤ 1,8 |
Поляризация |
вертикальная |
ВЧ-разъем |
N-female |
Крепление |
на стену |
Материал корпуса |
ABS, алюминий |
Диапазон рабочих температур |
от -40°С до +60°С |
Размер |
210 x 180 x 43 мм |
Вес |
0,68 кг |
