Коаксиаольный кабель

Для своих систем мы используем только качественное оборудование, а также высокочастотный кабель. Преимуществом данного вида кабеля является минимизация потерь передачи сигнала, а также высокая надежность и долговечность.

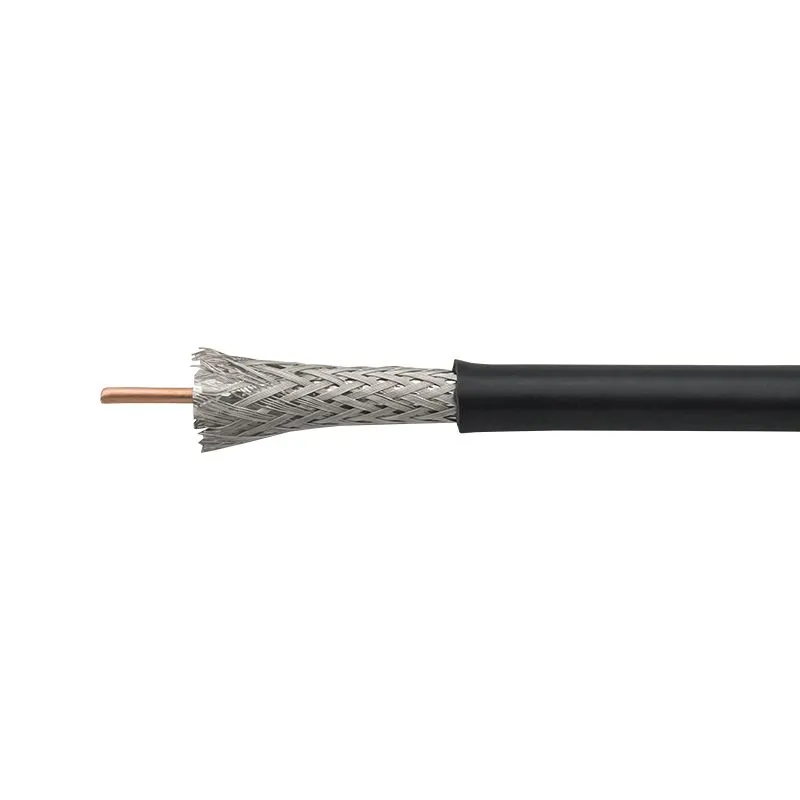

Для систем с длиной кабеля до 10 метров рекомендуем выбирать кабель 5D/FB.
Для систем с длиной кабеля свыше 10 метров рекомендуется выбирать кабель 8D/FB - это кабель с меньшим затуханием, по сравнению с 5D/FB, что позволяет устанавливать антенны на больших расстояниях.

Вы можете купить готовую кабельную сборку или мы изготовим для вас кабель любой длины под заказ.

Назначение коаксиаольного кабеля:

Коаксиальный кабель стандартно нужен для передачи высокочастотных сигналов и применяется в качестве соединительного элемента между радиоустройствами, устройствами усиления сотового сигнала, такими как: репитеры, антенны, модемы, роутеры и другое оборудование радиосвязи.

Благодаря своим конструктивным особенностям, коаксиальный кабель имеет слабую степень затухания сигнала, максимальную помехоустойчивость и обладает высокой скоростью передачи данных. Коаксиальный кабель даёт минимальное наружное электромагнитное излучение.

Изначально коаксиальный кабель применялся для соединения общественных телевизионных антенн с телевизорами для передачи сигнала. В настоящее время стабильный спрос на использование коаксиального кабеля продолжается в областях кабельного телевидения, различных радиотехнических решений, в системах видеонаблюдения, в системах усиления высокочастотного сигнала.

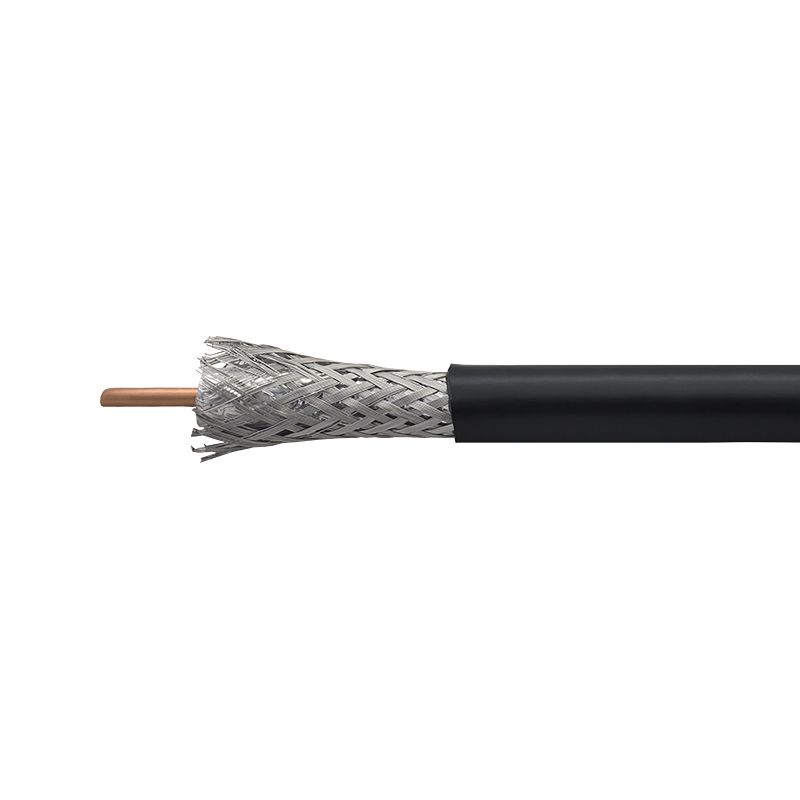

Коаксиальный кабель представляет собой электрический кабель, состоящий из:

• внутреннего проводника в виде одиночного прямолинейного или свитого в спираль провода. Центральный проводник состоит из меди или алюминия, или их сплавов, например, медного сплава, омеднённого алюминия, посеребрённой меди и подобное. Внутренний центральный проводник– это основная часть в устройстве коаксиального кабеля, предназначенный для передачи сигнала. Чем больше площадь сечения центральной жилы, тем качественнее происходит передача сигнала.

Другие элементы коаксиального кабеля служат ему защитой  от  механических повреждений,  электромагнитного и атмосферного влияния. Для этого необходимы внутренняя изоляция, экранирование, внешняя защитная оболочка.

• Внутренняя изоляция – это диэлектрическое заполнение, выполняется в виде сплошного или полувоздушного материала, которое обеспечивает расположение на одной оси внутренних и внешних проводников. Изоляционный слой исключает замыкание центральной жилы с экранированной оплёткой. Изоляция сплошного исполнения рекомендуется для помещений с высокой влажностью. Коаксиальный кабель со вспененной (полувоздушной) изоляцией имеет хорошую гибкость и рекомендуется для монтажа с большим количеством изгибов.
• Внешний проводник (экран) представляет собой оплётку из медных или алюминиевых проводников и фольги. Оплётка выполняет функцию экранированного заземления, при этом устраняет электрические шумы и помехи от различных проводов, размещённых рядом, также защищает от искажений сигнала внутри кабеля. Чем плотнее оплётка коаксиального кабеля, тем качество сигнала выше.
• Внешняя оболочка производится из светостабилизированного полиэтилена или ПВХ-пластика (поливинилхлорида). Она защищает от воздействия внешней среды, механических повреждений, атмосферного воздействия. Для наружного монтажа рекомендуется выбирать коаксиальный кабель с полиэтиленовой внешней оболочкой. Оболочка ПВХ повышает гибкость кабеля.

Все элементы коаксиального кабеля оказывают влияние на показатель волнового сопротивления кабеля. Для качественного сигнала с отсутствием искажений и помех рекомендуется использовать при соединении устройств кабель с одним и тем же волновым сопротивлением на всём пути монтажа.

ООО «Полоса частот» предлагает в ассортименте высокочастотный кабель с волновым сопротивлением 50 Ом и 75 Ом.

Кабель с волновым сопротивлением 50 Ом передаёт радиосигналы с минимальными потерями при максимальных показателях передаваемой мощности сигнала. Используется в радиотехнике, системах радиосвязи, мобильной связи.

Коаксиальный кабель, имеющий волновое сопротивление 75 Ом, обладает механической прочностью и применяется при небольших мощностях, но на достаточной протяжённости сети. Обычно рекомендуется при монтаже телевещательного оборудования и систем видеонаблюдения.
